Dans de nombreuses entreprises, les analyses réalisées après un incident ou une non-conformité aboutissent souvent aux mêmes conclusions : erreur humaine, manque de vigilance ou procédure non respectée. Pourtant, malgré les actions correctives mises en place, les mêmes situations réapparaissent parfois quelques semaines plus tard.
Ce phénomène ne traduit pas forcément un manque d’implication des équipes. Il révèle surtout une analyse incomplète des causes profondes. Lorsqu’une entreprise traite uniquement les conséquences visibles sans explorer l’ensemble des facteurs contributifs, les actions engagées restent superficielles.
C’est précisément pour éviter ce type d’écueil que le diagramme d’Ishikawa, également appelé méthode des 5M, est devenu un outil incontournable dans les démarches qualité, sécurité et amélioration continue.
Le diagramme d’Ishikawa : un outil pour structurer l’analyse des causes
Développé dans les années 1960 par le professeur Kaoru Ishikawa, le diagramme d’Ishikawa est aussi appelé diagramme des causes et effets ou diagramme en arête de poisson.
Son objectif est simple : éviter les analyses trop rapides en structurant la recherche des causes autour de plusieurs familles. Contrairement à une approche intuitive où l’on cherche immédiatement “la faute”, cette méthode pousse les équipes à explorer l’ensemble des éléments ayant pu contribuer au problème.

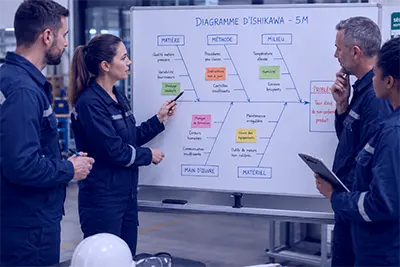

Le diagramme prend généralement la forme d’une arête de poisson où le problème analysé se situe à droite et les différentes familles de causes constituent les branches principales. Cette représentation visuelle facilite les échanges entre les équipes.
Dans des secteurs comme l’agroalimentaire, la pharmacie, la chimie ou la logistique, cette approche est particulièrement utile pour analyser des situations complexes où plusieurs causes peuvent se cumuler.
Les 5 familles du diagramme d’Ishikawa
Le diagramme d’Ishikawa repose historiquement sur cinq grandes catégories appelées les “5M”. Chacune représente une source potentielle de dysfonctionnement.
La Matière : analyser les intrants et les produits utilisés
Les matières premières, composants ou consommables peuvent être directement impliqués dans une non-conformité ou un incident. Dans l’agroalimentaire, une contamination peut provenir d’un défaut fournisseur, d’une rupture de la chaîne du froid ou d’un problème de traçabilité.
Dans l’industrie chimique ou pharmaceutique, une variation de qualité sur une matière première peut également perturber un processus de production.
La Main-d’oeuvre : prendre en compte les facteurs humains
Les facteurs humains sont souvent évoqués dans les analyses, mais rarement étudiés en profondeur.
Le diagramme d’Ishikawa permet d’aller au-delà du simple “manque de vigilance” en s’intéressant au niveau de formation, à la compréhension des consignes, à la fatigue ou encore à la charge de travail.
Dans de nombreux cas, les difficultés rencontrées par les opérateurs sont davantage liées à l’organisation du travail qu’à une véritable erreur individuelle.
Le Milieu : intégrer les conditions environnementales
L’environnement de travail influence directement la sécurité et la qualité.
Le diagramme d’Ishikawa aide à analyser des facteurs parfois négligés comme la température, l’humidité, l’éclairage, le bruit ou encore la propreté des locaux.
Dans certains secteurs fortement réglementés, les conditions environnementales peuvent devenir des causes majeures de non-conformité.
La Méthode : questionner les procédures et l’organisation
Les procédures et modes opératoires représentent une autre famille essentielle du diagramme d’Ishikawa.
Une consigne peut être incomplète, obsolète ou difficilement applicable. Très souvent, les écarts observés ne proviennent pas d’un refus d’appliquer les règles, mais d’un manque d’adéquation entre les procédures et la réalité terrain.
L’analyse des méthodes permet ainsi de remettre en question l’organisation elle-même plutôt que de se limiter au comportement individuel.
Le Matériel : identifier les défaillances techniques
Les équipements, outils ou logiciels peuvent également être à l’origine d’un dysfonctionnement.
Le diagramme d’Ishikawa permet notamment d’explorer les défauts de maintenance, l’usure du matériel ou les pannes récurrentes.
Dans certains cas, un incident attribué à une erreur opérateur peut en réalité être lié à un équipement mal conçu ou à une maintenance préventive insuffisante.
Pourquoi la méthode des 5M est particulièrement efficace en QHSE ?
Le principal intérêt du diagramme d’Ishikawa réside dans sa capacité à structurer les échanges de manière collective et à éviter les analyses partielles.
Une méthode qui favorise l’analyse terrain
Les meilleures analyses sont souvent celles qui impliquent directement les personnes concernées par la situation étudiée.
En réunissant opérateurs, maintenance, encadrement et responsables QHSE autour d’un même problème, le diagramme facilite la remontée d’informations concrètes issues du terrain.
Un outil utile pour éviter les actions correctives inefficaces
Beaucoup d’actions correctives échouent parce qu’elles traitent uniquement les conséquences visibles.
Rappeler une procédure ou demander davantage de vigilance peut être utile, mais reste insuffisant si les causes profondes ne sont pas réellement traitées. Le diagramme d’Ishikawa aide justement à éviter ce piège en obligeant les équipes à élargir leur analyse.
Une méthode adaptée aux démarches HACCP et aux audits
Dans les démarches HACCP, l’analyse des dangers constitue une étape fondamentale.
Le diagramme 5M aide les équipes à identifier les différentes sources potentielles de contamination ou de défaillance avant de définir les mesures de maîtrise adaptées.
Pour les entreprises soumises à des référentiels comme l’ISO 22000 ou l’ISO 9001, cette méthode constitue également un support solide lors des audits.
Comment réaliser une analyse 5M efficace ?
Pour être réellement utile, une analyse 5M doit respecter plusieurs principes simples.
Partir de faits concrets et vérifiés
Une analyse efficace ne repose pas sur des suppositions, mais sur des éléments observables comme des témoignages, des relevés ou des constats terrain.
Avant de rechercher les causes, il est essentiel de définir précisément ce qui s’est réellement passé et dans quelles conditions.
Impliquer plusieurs métiers dans la réflexion
Une analyse menée uniquement par le management ou le service qualité risque de passer à côté de nombreuses causes opérationnelles.
Le diagramme d’Ishikawa devient particulièrement pertinent lorsqu’il réunit plusieurs profils issus de la production, de la maintenance, du QHSE ou de la logistique.
Ne pas s’arrêter à la première cause identifiée
L’une des erreurs les plus fréquentes consiste à traiter uniquement la cause apparente.
Lorsqu’un équipement tombe en panne, il faut comprendre pourquoi la maintenance n’a pas été réalisée ou pourquoi les équipes ne disposaient pas des moyens nécessaires pour agir.
L’objectif n’est pas de trouver un responsable, mais de comprendre les mécanismes ayant permis au problème d’apparaître.
Diagramme d’Ishikawa, 5 Pourquoi et arbre des causes : faut-il choisir ?
Ces différentes méthodes ne s’opposent pas. Elles sont complémentaires.
Le diagramme d’Ishikawa constitue un excellent point de départ pour organiser la réflexion collective et identifier les différentes pistes à explorer.
La méthode des 5 Pourquoi permet ensuite d’approfondir une cause précise afin de remonter jusqu’à la cause racine.
L’arbre des causes apporte quant à lui une dimension chronologique particulièrement adaptée aux accidents du travail.
Utilisées ensemble, ces méthodes permettent de construire des analyses plus robustes et utiles pour la prévention.
À retenir
Le diagramme d’Ishikawa reste aujourd’hui un outil incontournable pour améliorer la qualité des analyses en QHSE. Lorsqu’il est utilisé de manière collaborative et connecté à la réalité terrain, il permet d’identifier des causes souvent invisibles dans les approches classiques et d’engager des actions réellement efficaces dans la durée.
Définition détaillée du diagramme d’Ishikawa, application dans les démarches HACCP, exemples concrets et différences avec les 5 Pourquoi : Cikaba a rédigé un article complet pour aider les équipes QHSE à structurer leurs analyses causales et fiabiliser leurs plans d’action : https://www.cikaba.com/ressources/actualites/la-methode-5m-au-service-de-l-haccp
Auteur : Cikaba.
